一、概述

XS-6000无线测温接收机采用了超低功耗的大规模微处理器和目前世界上最先进的无线通讯技术，工作在无线开放频段470MHz(2.4GHz)；呼应了节能环保的号召，有利于广泛使用。

无线测温接收机采用面板嵌入式安装，它和位于母线室(或断路器触臂)的无线温度传感器自成一个温度采集系统。这种方式克服了以往采用PT100传感器、变送模块、温度采集端构架影响电气设备绝缘安全，不能适应复杂的现场环境；有利于设备的维护、检修，缩短了检修时间，增加了送电效率。该无线测温接收机配有RS485接口，能将接收的柜内测温点数据按地址逐个上传至上游监控平台，是一套先进且完备的温度采集方案。

二、性能特点

1、可同时接收6～9路无线测温点的数据

2、工作在470MHz(2.4GHz)无线开放频段

3、带一路自定义报警功能

4、RS485通讯接口（或RJ45以太网接口）

5、标准通讯协议Modbus-RTU

6、无线网络链接可靠、速度快、抗串扰能力强

7、标准的软件系统，升级方便

8、安装形式多样

三、工作原理

无线测温接收机主动接收配对的无线温度传感器的测量数据，首先判断是否达到报警值(根据设定的报警门限判断)；再将接收的6～9路温度数据送至对应的屏幕位置显示。最后由内部的微处理器按设定的程序将测量数据通过标准的通讯接口传输到上级管理单元。

它实时接收同一区域内不同测量点的温度数据。当收到数据时，首先验证数据的正确性，再验证配对ID号；若两者均正确则更新此仪表之前的数据，否则丢弃。无线测温接收机还会判断每一路无线测温点的无线通讯连接质量，当无线测温点的数据不能及时有效传送时接收机会上报无线连接故障标记。

四、技术指标

1、接收信号：无线测温点的数据

2、通讯接口：RS485(隔离)

3、通讯波特率：2400、4800、9600、19200

4、通讯协议：Modbus-RTU

4、环境温度：-30℃～+65℃

5、环境湿度：35%～85%、无凝露

6、供电电源：220V.AC、220VDC、110VDC

7、工作电流: ≤100mA

8、接收距离：约20米

9、接收测温点数：6～9个

五、安装方式和接线端子

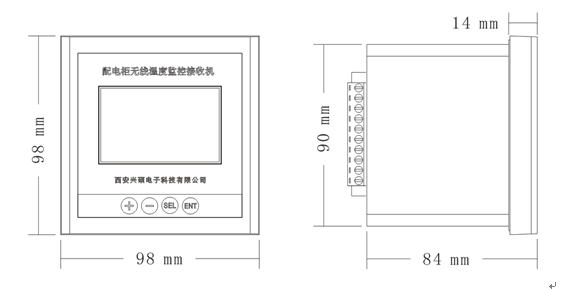

   1 、安装方式：

         采用面板嵌入式安装，开孔安装尺寸：90 x 90mm

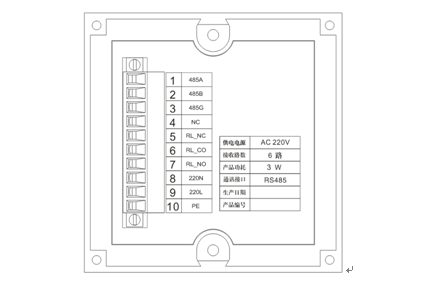

   2、接线端子定义：



        该装置接线端子，其定义如下：

        1  ---  485A；

        2  ---  485B；

        3  ---  485G；

        4  ---  NC；

        5  ---  RL-NC；

        6  ---  RL-CO；

        7  ---  RL-NO；

        8  ---  220V_N；

        9  ---  220V_L；

        10  ---  PE 接保护地；
