一、概述

      温湿度是与人们的生产生活密切相关的两个物理量。需要我们对温湿度进行监测的场合非常的多，涉及到各行各业，如：食品，医药，化工，电子，农业，气象和国防航天等行业。传统的有线测温方式存在着很多的问题：布线复杂，线路容易老化，浪费大量的人力，物力和财力。GPRS无线测温技术与有线测温技术相比，维护成本低，携带方便，搭建测温网络简单快捷。特别是一些现场环境限制不能搭建线路的情况下，如野外科学研究，运输过程的温度监测，使用GPRS无线温湿度监测显得更加方便快捷和实用。

二、系统介绍

           GPRS无线温湿度监测系统是西安兴硕电子科技有限公司研制开发的新一代基于GPRS网络的温湿度监测系统，在保留了原有温湿度采集器功能的基础上，增加了GPRS远传模块。温湿度采集点不用布线和监控电脑，只要准备一张移动或者联通的SIM卡，装入带有GPRS温湿度采集器的SIM卡槽，通过移动或者联通的网络，直接将测点的温湿度数据传输到安装有GPRS无线温湿度监测系统软件的数据中心（一台指定的电脑）上。该数据中心必须跟Internet网络连通，要有固定的公网IP地址或者注册有固定的域名；通过移动或者联通的网络连接到因特网。用户的温湿度数据和数据中心的IP地址等信息通过TCP/IP协议转换生成包含用户数据的TCP/IP包，该TCP/IP包由GPRS无线模块发射到移动GPRS网络上。这种方式安装方便，GPRS通讯流量极小，月流量小于10M。可按一定间隔定时向管理系统的服务器传输实时温湿度数据，客户可以自己设置定时间隔。

          温湿度采集器内置高精度温度传感器，和时钟日历芯片；能准确测量现场的实时温湿度，并提供时钟日历。功能齐全、外观漂亮适合小区供暖、粮食仓库、药物仓库等需要温湿度测量的场合。

三、系统组成

该套GPRS无线温湿度监测系统由XS-380无线温湿度采集器、GPRS温湿度数据接收中心、上位机组态监测软件三部分组成。

1、XS-380B无线温湿度采集器

a)   技术参数

      供电方式：外部电源：5V/DC

电池输入：5500mAh可充锂电

 测量精度：温度，1位小数  精度：±0.5℃，分辨率：0.1℃

 湿度，1位小数  精度：±3 % RH分辨率：±1 % RH

  工作环境：温度：-20 ～ 85℃

                   湿度： 0 ～ 95 %RH

  储藏环境：温度：-50 ～ 100℃

                   湿度： 0 ～ 100 %RH

                   外观尺寸：长 x 宽 x 高: 75 x 55 x 43(mm)

b)  设备功能

测量显示：温度、湿度 1位小时，3位有效数字

时钟日历：可显示年、月、日、时、分

信号报警：GPRS信号质量，带报警提示

电池欠压：带电池欠压报警指示，和数据上传

参数可调：可菜单修改仪表的地址、目标IP地址、域名、端口号

采样间隔：可调整，范围：5 ～ 60秒

数据上传间隔：可调整，范围：5秒x [ 1 ～ 720 ]（1小时）

节能模式：根据不同区域供暖时间的不同，仪表允许设定GPRS数据上传的起至时间（精确到日期）。仪表数据上传功能只在该短时间内启动，其余时间只

               进行测量显示。

远程数据修改：支持远程对仪表的设备地址、目标IP地址、域名、端口号、甚至时钟日历等参数进行修改。

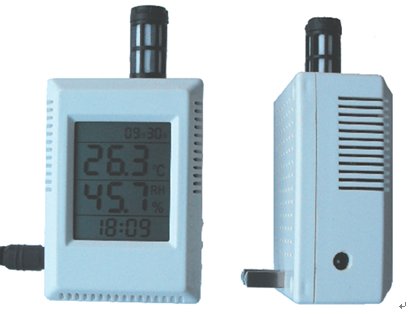

c)   实物外观



2、 GPRS温湿度数据接收中心

a)  组成部分

GPRS温湿度数据接收中心由一台连接到Internet的计算机和GPRS温湿度接收软件组成；没有固定IP的情况下，需要在Internet接入处增加一台带动态域名解析（DDNS）功能的路由器。

b)  接入Internet的方式

固定IP接入    —— 国内固定IP资源有限，需要到电信部门申请，且费用较高；但是网络稳定，不用更该GPRS温湿度表的IP地址设置。

动态域名接入 —— 相对资源充分，只要从动态域名服务商（如：花生壳、金万维等）申请得到，费用较便宜；网络稳定性还算稳定，对实时性要求不高的大部分用                                 户都能够接受。

c)  界面截图

GPRS数据接收软件可接收多种GPRS远传仪表，并根据仪表的种类、数量进行自由选择单位、上限、下限报警值等；配置IP地址、端口号码、选择通讯规约等。软件开机启动、默认为后台运行模式，最小化后图标显示在桌面右下角，留有标准接口Modbus-RTU供上位组态软件提取数据。

下面为配置软件的设置界面：

3、 上位机监测组态软件

该GPRS温湿度上位机监测软件具有友好、直观的用户界面，包含数据监测、报警、数据分析、数据存储、转换处理等功能；既能自成一套监测系统还可以将数据通过标准接口（OPC）共享给其他平台。

a)   实时数据监测

对各测点的温湿度数据进行实时接收监测，并以组态、曲线方式显示；

b)   报警处理

根据实际需要设置监测系统的报警门限。当测点温湿度超出预设数值上限或低于下限时，软件能自动识别事故类型，并及时闪烁、变色给予告警提示；当接入声光报警器时还能给出声光报警。

根据实际行业的需求，监测系统还可以绑定手机号码或电话号码短信报警。

c)   数据分析

软件除具有实时温湿度显示功能外，还具备历史曲线、报警记录、历史数据查找、数据报表输出打印等功能。

d)   数据存储

当GPRS温湿度数据发送至数据中心后，监测软件会将数据按地址号和时间标签存入数据库，需要进行分析时在从数据库里检索提取。该数据容纳能力十分强大，只与数据中心电脑的硬盘容量有关。
