回转窑（炉、罐）无线温度监控方案

一、概述

食品、医药、造纸、化工、合成纤维等行业生产过程中各类旋转设备的温度监测由于环境恶劣、布线困难，一直不能有效地监测过程温度，造成生产设备控制困难，继而影响了产品的品质。

近年来由于产品制造工艺的发展，过程温度的测量控制对产品质量的影响尤其重要，因此针对旋转罐（炉、窑）温度监控的自动化设备慢慢进入了市场。我公司的无线测温仪表采用进口高精度Pt100热电阻（或K、S分度热电偶）作为前端敏感元件，结合微功率处理器和小功率RF元件制造而成；配套无线接收终端机，就可完成旋转设备的温度监测、无线数据远传。从而彻底完善的解决了此类设备的温度测量问题。

二、系统组成

       该温度监测系统由温度传感器PT100（或热电偶）、XS-550无线温度变送器、XS-300x无线接收电流输出单元（或者XS-400无线测温接收机）组成。一般可根据罐（炉、窑）与数字化集控室的距离、空间环境，考虑布点和安装。

XS-300x无线接收电流输出单元最多可接收4台（或12台）XS-550无线温度变送器的数据，并输出与之对应的4～20mA模拟量信号。

XS-400无线测温接收机能同时接收三路XS-550无线温度变送器的数据，进行显示、变送输出以及通过RS485总线远传。

XS-550无线温度变送器和温度传感器PT100（或热电偶）一般安装在旋转体上；原则是测温探头和无线温度变送器的安装位置不影响罐（炉、窑）旋转和工作的前提下，尽可能的将表头远离发热体，以延长表头和电池的寿命。

三、产品特点

1、测温范围：-200～1600℃；

2、供电：大容量3.6V锂电，解决了旋转体不方便布线的问题；

3、采用了无线开放频段433MHz，无需申请频率；

4、铸铝外壳、坚固、密封、耐腐蚀、抗垢，防爆功能；

5、高精度传感器搭配合理信号调理电路和软件算法，具有良好的线性、稳定性；

6、接收机提供最多4/12路对应的模拟量的输出；

7、网络链接可靠、速度高；

8、标准的软件系统，升级方便；

9、安装形式多样化；

四、工作原理

安装在旋转设备上的XS-550无线温度变送器通过插入旋转设备内的Pt100（或热电偶）温度传感器感应温度变化，该变化信号通过温度变送器的调理、计算、补偿后显示、并以无线方式发送到安装在附近（500米内）的XS-330x无线接收电流输出单元(XS-400无线接收机)上。XS-300x无线接收电流输出单元接收同一区域内各个测温点的温度数据、报警信息，并验证数据的正确性。收到有效的温度数据后会更新此前对应编号仪表的模拟量输出，否则丢弃。

五、实物图及装置安装方式

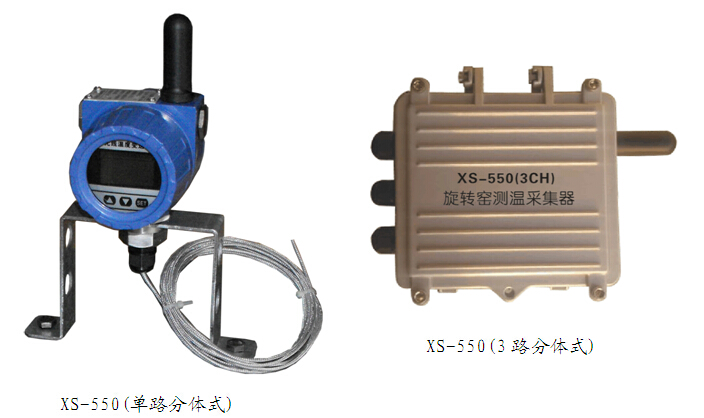

1、XS-550无线温度变送器实物图



  由于旋转设备安装环境各不相同，为了适应大部分的安需求，将传感器与表头分开安装，中间用密封管连接。

  Pt100（或热电偶）温度敏感元件一般采用M27×1.5的连接方式安装在温度护管上，只需将随机附带的温度护管焊到旋转罐（炉、窑）体上最能反映内部温度变化的部位。表头选择安装在不影响设备旋转和工作的地方即可，表头的安装一般都配有支架（为了防止表头内部元件距旋转体太近影响正常工作而设计，支架的高低根据实际情况而定）和隔热层，将支架焊接在旋转罐（炉、窑）体上后，再将表头固定在支架上。

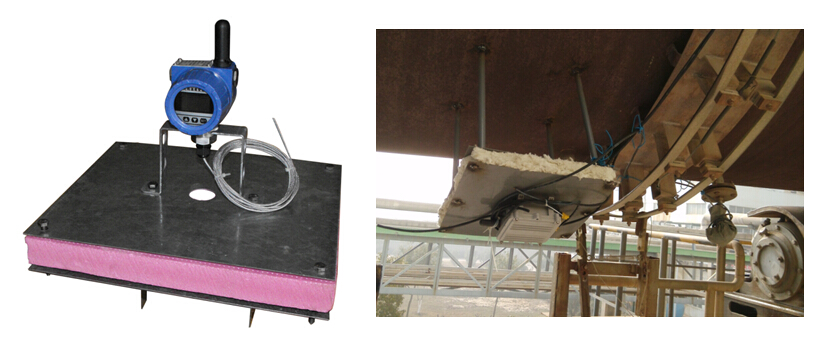

2、XS-550无线温度变送器安装图



3、XS-300X无线接收电流输出单元实物图



   XS-300X采用壁挂式安装，当无线接收电流单元需要安装在配电柜内部时可考虑采用外置的吸盘天线这样接收效果较好！

   XS-300X有220V/AC和24V/DC两种供电方式,可以选择1-4路输出。

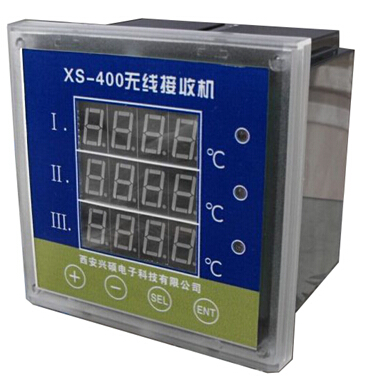

      4、XS-400无线接收机实物图



    XS-400无线接收机采用120x120mm 嵌入式面板安装，天线采用外置吸盘天线，放置在机柜顶部。

           能够同时接收相同信道的3路无线温度变送器的温度数据，并输出相对应的电流值。同时配有超温报警、掉线提示、RS485通讯功能。是市面上迄今为止最为全面的一款接    收机，也是回转窑测温的标配接收装置。

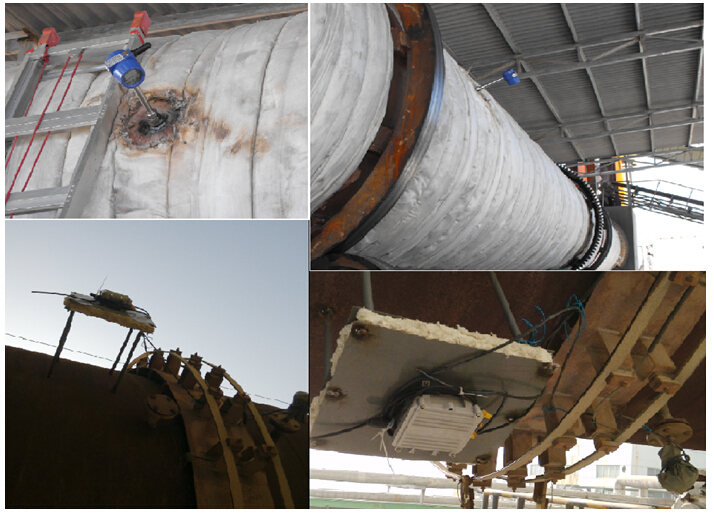

六、相关产品现场安装图
