一、概述

ART-845E智能无线接收终端机采用了大规模集成度微处理器和目前世界上最先进的短距离无线通讯技术，工作在无线开放频段433MHz。其接收安装在现场附近的无线数字仪表、变送器等设备的测量、报警、保护等数据。克服了以往监控设备不适应恶劣的现场环境，设备维护、维修带来的仪表及监测装置的损坏等缺点；该智能无线接收终端机可通过RS485和以太网口将数据上传至上位计算机系统进行分析、管理。是一种先进的智能无线接收终端机。

二、性能特点

1、可接收无线压力、温度、流量、液位等工作参量

2、RS485通讯接口，Modbus-RTU规约

3、以太网接口，Modbus-TCP规约

4、可附带存储功能

5、智能化报警功能

6、网络链接可靠、速度高

7、标准的软件系统，升级方便

8、安装形式多样

三、工作原理

智能无线接收终端机接收现场的设备发送的测量数据、报警信息，由内部的微处理器判断数据的正确性后，按程序设定的数据格式将测量数据通过标准的通讯接口传输到上级管理机构。

        智能无线接收终端接收现场同一区域内不同测量点的无线压力、温度、流量等仪表的数据。接收到数据时，首先验证数据的正确性，若正确按程序设定的数据格式进行处理，否则丢弃。并将接收到的仪表数据打包成标准的数据格式，通过RS485通讯口和以太网接口发送到后台的管理和控制系统。

四、技术指标

1、接收信号：压力、温度、流量、液位等测量数据

2、通讯接口：RS485、RJ45以太网

3、通讯波特率：2400、4800、9600、19200

4、通讯协议：Modbus-RTU、Modbus-TCP

5、环境温度：-30℃～+65℃

6、环境湿度：35%～85%RH、无凝露

7、供电电源：220V.AC、220VDC（±10%）

8、工作电流: ≤200mA

9、接收距离：>1000米

10、接收仪表点数：≤128个

五、安装方式和接线端子

  1 、安装方式：

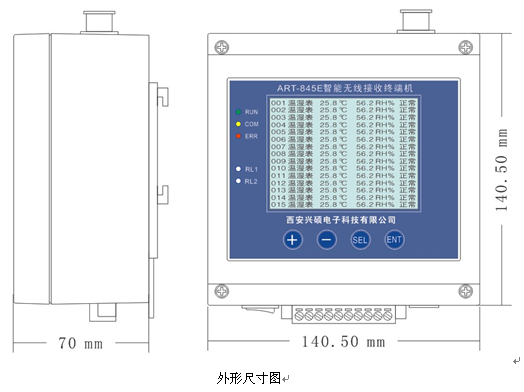

       采用35mm标准导轨或壁挂式安装，尺寸如下：

          下面为没有安装天线的安装尺寸图，当把接收机接入配电柜时可考虑采用吸盘天线！且采用吸盘天线的接收效果较好！

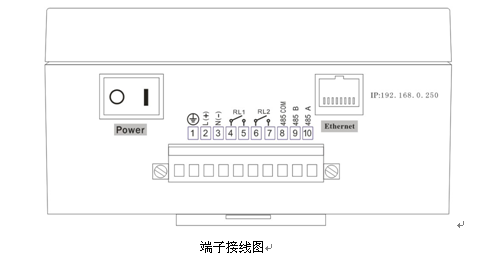

  2、接线端子定义：



      X1-1  ---   PE 接保护地

     X1-2  ---   220VAC(220V_L)电源输入端

     X1-3  ---   220VAC(220V_N)电源输入端

     X1-4  ---   TRIP1_NO 继电器1常开

     X1-5  ---   TRIP1_COM继电器1公共端

     X1-6  ---   TRIP2_NO 继电器2常开

     X1-7  ---   TRIP2_COM继电器2公共端

     X1-8  ---   485GND 485通讯接地端子

     X1-9  ---   485_B 数据-

     X1-10 ---   485_A 数据＋

     X2    ---   以太网口
